老蟑的變形金剛.方型天幕不對稱搭法

2012-01-06

露營之初就一直很想要天幕這個東西,尤其是像蝶型天幕這類優雅的天幕.
本來是要透過淘寶網買入香港公司設計的天幕,但2011年底一個機會下,
以一個優惠的價格先跟速可搭買了450cm*700cm的方型天幕來玩玩.

▼露營時看到大家都是用標準屋頂式來架設方型天幕(6支營柱)

標準式的搭法當然不是本文要討論的,但老蟑螂倒是以自身考量到幾個問題:

1.老蟑螂的家庭成員非常簡單,這麼大的天幕似乎是用不著.

2.若是冷風直直吹,也似乎太通風了

3.若是下雨時又加上風勢,實際可活動空間還是一樣會降低

4.若是家人要一點隱密性,似乎也很難

5.最後就是外觀,這是重點~老覺得太中規中矩了^^


所以不斷想像著優雅的蝶式天幕,跟手上這塊"布",忽然有了一個念頭...

沒錯,接下來老蟑螂又要惡搞一下這塊平凡的"布".

這塊"布"在手上一個多月,一直都沒搭過,當然我也從來沒實際搭過天幕><

snow peak的變行金剛(怪獸天幕)一直是老蟑螂的夢想,所以這個搭法我就稱它是老蟑螂的變行金剛吧.

那先藉由3D來看一下這個構想囉!!

▼正視圖

▼右視圖

▼左視圖

▼後視圖

▼俯視圖

▼下視圖

▼3D示意圖_前仰角45°

▼3D示意圖_後仰角45°

還是不放心,那乾脆做個模型沙盤推演一下^^

▼1:60




剛好是個陰雨天,又有陣風,雨勢忽大忽小..

▼測試場_清境小瑞士露營場

▼沙盤推演時找出一個簡單的辦法抓出兩根主營柱的中線,就是先將方型天幕一條對角線的兩個角重疊

(當然兩條對角線,選擇不同的對角線搭出來的遮蔽角度會有差異,除非考慮風向,不然是不影響的)

接下來就跟一般的搭設法一樣,老蟑螂採用的方式是參考snow peak的網路教學.

速可搭的鐵柱(4節)規格是1節78cm,2節150cm,3節222cm,4節294cm.

▼有了中線就是先找出營釘得位置,利用主營柱做直角交叉擺放即可找出.

這裡先說明一下正常的營繩計算方式:

線段AO=線段OC=線段CB ,角C是直角.線段BO=√2*線段CB ,AB平方=BO平方+AO平方.

營繩就是"線段AB"...^^(不用sin cos是不希望到營地還要帶計算機)

▼如下圖

經過計算,可惜我的雙頭主繩全長只有10m,只好退縮營釘丈量距離囉><

▼若你有防雷帽就套上吧,不是怕雷擊,而是搭建過程營繩不用怕掉落^^


▼計算對的線長,主營柱立起來就好了,很簡單的

▼這時又下起大雨,老蟑螂知道沒啥大問題,就躲在裡頭慢慢弄其他的營柱

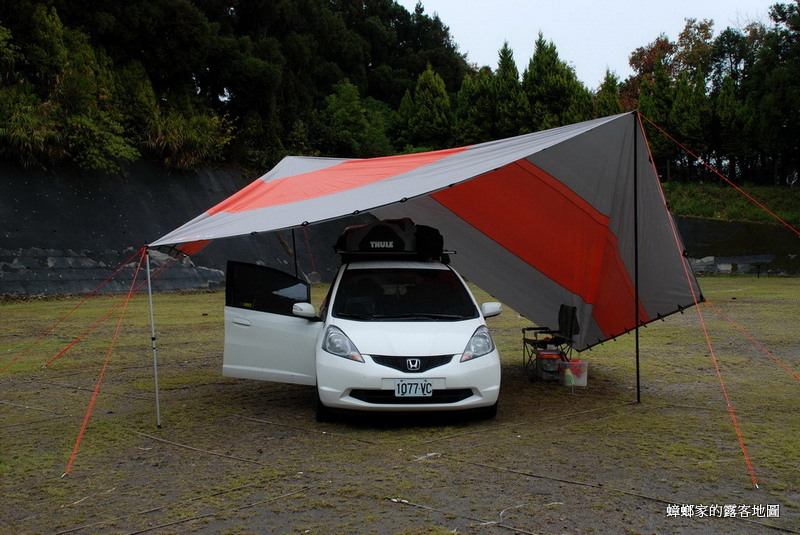

▼很快的,噔!!噔!!老蟑螂的變行金剛誕生了(3支營柱)

▼整台車開進來卸貨絕對是沒問題的,如果是夏天我想會更爽


▼因為氣溫只有6-8所以順便測試把客廳帳也放進來,結果也是ok的!!

▼其實老蟑螂覺得自己搭得還可以更好一些,實在是風雨不小,屋脊的線還拉得不夠挺><


▼這彈性繩式無聊亂勾的,實際測試,這種搭法水線絕對是ok的

▼晚上冷風實在太強,老蟑螂降低了一根主營柱,刻意讓天幕貼到地上,包覆小帳禦寒

▼一早太陽公公露臉,再多撐了一根營柱(4支營柱),增加日照面積(這時太陽是斜射)

▼看仔細囉!!客廳帳頂端與天幕是沒接觸的

▼當然要用天幕還是只能在大草皮,制式化的營位可沒辦法><

▼至於天幕的撤收真的就是一根菸的時間,一個人輕鬆完成^^

終於說完了,希望這一點心得能跟大家分享與討論^^


_End_
